Ro反渗透膜是一种常见的水处理设备，一般被用于纯水制备、污水处理等领域，ro反渗透膜一般指卷式反渗透膜元件，除此之外还有ro渗透膜碟管式膜元件（即DTRO膜），下面重点讲解卷式ro反渗透膜的结构和特点，卷式反渗透膜就是一种多层复合结构，其设计旨在实现高效分离和过滤功能。以下是其结构、材料，以及如何实现功能的解析。

ro反渗透膜结构

1.主要结构组成
Ro反渗透膜核心结构组成为进水隔网、膜片、产水隔网、中心管（集水管）、密封胶与端盖等，其核心的功能结构就是膜片，卷式反渗透膜的膜片呈卷筒式缠绕在中间管上，进水由进水管进入后到膜片，产水由产水隔网收集，汇集到中心管排出，浓水则富集排出，下面详细介绍每个部分的材料以及微观结构。

(1)膜片（微观结构）
分离层
材料：活性分离层：通常为芳香族聚酰胺（Polyamide, PA），通过界面聚合形成超薄致密层（厚度约0.1-0.2微米）。
支撑层：由聚砜（Polysulfone, PS）或多孔聚酯无纺布（Non-woven fabric）构成，提供机械强度和抗压性。
基底：聚砜/无纺布：白色或浅色基底便于观察膜污染情况，同时避免添加剂干扰分离性能。
改性功能层：美富特高抗污染膜片增加的改性功能层，可进一步增加膜表面的亲水性，减少摩擦力，从而降低膜片污染概率和速度，减少清洗次数，增长使用寿命。

(2) 产水隔网（Permeate Spacer）
材料：聚乙烯（PE）或聚酯（PET）编织的细密网状材料，用于引导产水流向中心管。

(3) 中心管（Central Tube）
材料：高强度工程塑料（如聚氯乙烯PVC、ABS或玻璃纤维增强塑料），表面开有密集小孔以收集产水。

(4) 密封胶与端盖
材料：环氧树脂或聚氨酯胶水，用于膜叶边缘粘合和防渗漏；端盖为PVC或ABS材质。

2. 整体组装结构

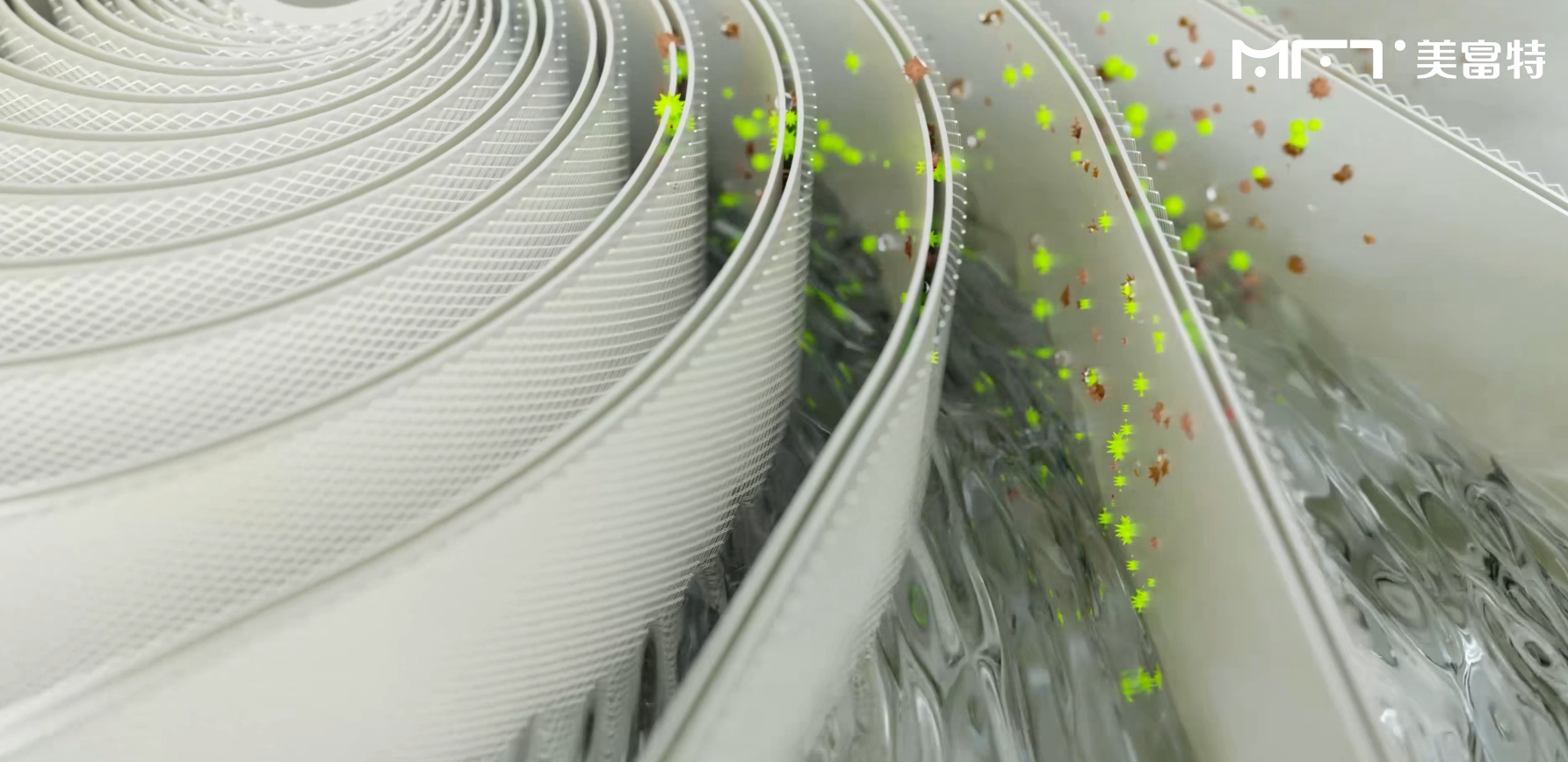

膜片、产水隔网交替叠合后，围绕中心管螺旋卷绕成圆柱体，形成多叶结构。
膜叶两侧边缘及端部通过胶水密封，仅保留进料侧开口，防止原水与产水短路。

4. 功能与结构对应
膜片：提供选择性渗透，截留盐分及污染物。卷式膜一般由两片膜片组成膜袋，干净的产水流到膜袋中间，经产水隔网导流至中心管，隔网：促进水流湍动，减少浓差极化；产水隔网导流至中心管。
中心管：汇集产水并导出系统，开孔设计需平衡流量与强度。
